आयामी विशिष्टताएँ
| पैरामीटर | विवरण |
| आकार सीमा | 1/2" एनबी से 24" एनबी (डीएन15 से डीएन600) |
| दीवार की मोटाई | SCH 40 से SCH 160 / XXS |
| घेरे के बाहर | 509 मिमी तक |
| दीवार की मोटाई | 2.1 मिमी - 20 मिमी (अनुकूलन योग्य) |
| लंबाई | सिंगल रैंडम, डबल रैंडम, या कस्टम कट |
| समाप्त होता है | सादा अंत (पीई), बेवेल्ड अंत (बीई), थ्रेडेड |
| सतह का उपचार | पॉलिश, वार्निश, 3एलपीई, एफबीई |
मानक:एएसटीएम ए335 / एएसएमई एसए335
श्रेणी:पी91 (यूएनएस के91560)
प्रकार:निर्बाध - गर्म तैयार या ठंडा खींचा हुआ
समतुल्य मानक:एन 10216-2, एएसटीएम ए213, एएसएमई एसए213, गोस्ट 550-75
समतुल्य सामग्री:T91, X10CrMoVNb9-1, 1.4903
इसके लिए उपयुक्त:झुकना, फ़्लैंगिंग और फ़्यूज़न वेल्डिंग
उष्मा उपचार:सामान्यीकृत + टेम्पर्ड स्थिति में आपूर्ति की जाती है
तकनीकी मापदंड

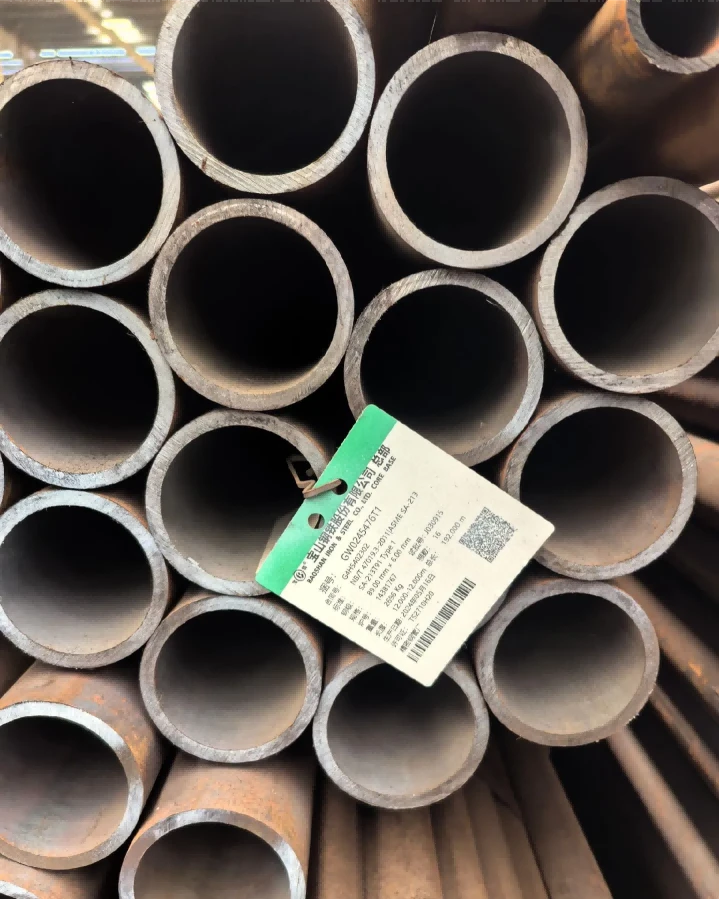

एएसटीएम ए335 पी91 (एएसएमई एसए335 पी91, यूएनएस के91560 भी नामित) एक सीमलेस फेरिटिक मिश्र धातु स्टील पाइप है जिसे विशेष रूप से उच्च तापमान और उच्च दबाव सेवा के लिए इंजीनियर किया गया है।
P91 ग्रेड 9% क्रोमियम - 1% मोलिब्डेनम मिश्र धातु है जिसमें वैनेडियम और नाइओबियम माइक्रो {{3} शामिल हैं, जो लंबी अवधि की सेवा के लिए 650 डिग्री तक ऊंचे तापमान पर उत्कृष्ट यांत्रिक गुण प्रदान करता है। यह अल्ट्रा{7}सुपरक्रिटिकल बॉयलरों, उच्च{8}तापमान भाप लाइनों और अन्य महत्वपूर्ण उच्च{9}दबाव प्रणालियों के लिए पसंद की सामग्री है जहां दीर्घकालिक विश्वसनीयता सर्वोपरि है।
|
तत्व |
सामग्री सीमा |
तत्व |
सामग्री सीमा |
|---|---|---|---|
|
C |
0.08 – 0.12 |
करोड़ |
8.00 – 9.50 |
|
एमओ |
0.85 – 1.05 |
V |
0.18 – 0.25 |
|
नायब |
0.06 – 0.10 |
N |
0.03 – 0.07 |
|
सी |
0.20 – 0.50 |
एम.एन. |
0.30 – 0.60 |
|
P |
0.020 से कम या उसके बराबर |
S |
0.010 से कम या उसके बराबर |
|
प्रदर्शन सूचकांक |
मानक मान |
|---|---|
|
तन्यता ताकत |
585 एमपीए से अधिक या उसके बराबर |
|
नम्य होने की क्षमता |
415 एमपीए से अधिक या उसके बराबर |
|
फ्रैक्चर के बाद लम्बाई |
20% से अधिक या उसके बराबर |
|
चार्पी वी-नॉच इम्पैक्ट एनर्जी (-29 डिग्री) |
18 J से अधिक या उसके बराबर (औसत मान) |
गलाने और बनाने की प्रमुख उत्पादन प्रक्रियाएँ:
इलेक्ट्रिक आर्क फर्नेस/कन्वर्टर स्मेल्टिंग का उपयोग किया जाता है, इसके बाद एलएफ रिफाइनिंग, वीडी वैक्यूम डीगैसिंग और राउंड बिलेट्स की कास्टिंग की जाती है। गर्म रोलिंग प्रक्रिया में, 1200 डिग्री स्टील बिलेट को केशिका ट्यूबों में छिद्रित किया जाता है, और फिर निरंतर रोलिंग द्वारा बनाया जाता है। संरचना की सघनता सुनिश्चित करने के लिए रोलिंग संपीड़न अनुपात को 3.5-5.0 के बीच नियंत्रित करने की आवश्यकता है।
ताप उपचार प्रक्रिया:मुख्य प्रक्रिया सामान्यीकरण+तड़का है, जिसमें सामान्यीकरण तापमान 1040 ± 15 डिग्री (30 मिनट/25 मिमी मोटाई के लिए इन्सुलेशन) और तापमान 770 ± 15 डिग्री होता है। δ फेराइट की वर्षा से बचने के लिए शीतलन दर को सटीक रूप से नियंत्रित करने की आवश्यकता है और यह सुनिश्चित करना है कि माइक्रोस्ट्रक्चर 5 से अधिक या उसके बराबर के अनाज के आकार के साथ टेम्पर्ड मार्टेंसाइट है।
वेल्डिंग तकनीकी आवश्यकताएँ: वेल्डिंग से पहले 200°250 डिग्री पर प्रीहीट करें, इंटरलेयर तापमान 300 डिग्री से कम या उसके बराबर, और वेल्डिंग के बाद 760 ± 15 डिग्री पर स्थानीय ताप उपचार किया जाना चाहिए। ER90S-B9 वेल्डिंग तार का उपयोग करते समय, संयुक्त शक्ति गुणांक 0.9 या उससे ऊपर तक पहुंच सकता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: P91 और साधारण कार्बन स्टील पाइप के बीच क्या अंतर है?
A1: P91 विशेष सूक्ष्म {{4}मिश्र धातु घटकों के साथ एक उच्च {{2}अंत गर्मी {{3}प्रतिरोधी मिश्र धातु इस्पात पाइप है। यह कार्बन स्टील पाइप की तुलना में कहीं बेहतर रेंगना प्रतिरोध, ऑक्सीकरण प्रतिरोध और संरचनात्मक स्थिरता के साथ 650 डिग्री उच्च तापमान और उच्च दबाव पर लंबे समय तक सेवा का सामना कर सकता है। कार्बन स्टील पाइप केवल कम तापमान और कम दबाव वाले पारंपरिक द्रव संचरण के लिए उपयुक्त हैं, और अत्यधिक थर्मल औद्योगिक वातावरण के अनुकूल नहीं हो सकते हैं।
Q2: P91 और P22 मिश्र धातु पाइप के बीच क्या अंतर है?
A2: P91 में क्रोमियम और मोलिब्डेनम की मात्रा अधिक है और इसमें वैनेडियम, नाइओबियम और नाइट्रोजन तत्व शामिल हैं। 550 डिग्री -600 डिग्री पर इसका स्वीकार्य तनाव P22 के 3 गुना से अधिक है। पी91 अल्ट्रा-सुपरक्रिटिकल उच्च पैरामीटर वाली कामकाजी परिस्थितियों के लिए उपयुक्त है, जबकि पी22 केवल मध्यम और उच्च तापमान वाले पारंपरिक थर्मल सिस्टम के लिए लागू है।
Q3: क्या आप अनुकूलित आकार और प्रसंस्करण सेवाएँ प्रदान कर सकते हैं?
ए3: हाँ. हम अनुकूलित बाहरी व्यास, दीवार की मोटाई, निश्चित लंबाई की कटिंग, सतह पॉलिशिंग, जंग रोधी उपचार और पाइप एंड ग्रूविंग का समर्थन करते हैं। सभी अनुकूलित उत्पाद एएसटीएम मानक सहिष्णुता आवश्यकताओं का सख्ती से अनुपालन करते हैं और पूर्ण निरीक्षण रिपोर्ट प्रदान करते हैं।
Q4: आप कौन से गुणवत्ता प्रमाणपत्र प्रदान कर सकते हैं?
A4: हम ग्राहकों की आवश्यकता के अनुसार फ़ैक्टरी परीक्षण प्रमाणपत्र (MTC), रासायनिक और यांत्रिक संपत्ति परीक्षण रिपोर्ट, अल्ट्रासोनिक परीक्षण रिपोर्ट, हाइड्रोलिक परीक्षण रिपोर्ट, ASTM/ASME मानक प्रमाणन, और तृतीय पक्ष निरीक्षण प्रमाणपत्र (SGS, BV, TUV) प्रदान कर सकते हैं।
Q5: आपका उत्पादन और वितरण चक्र क्या है?
ए5: पारंपरिक आकार के उत्पाद 3-7 दिनों की तेज डिलीवरी के साथ स्टॉक में हैं। कस्टम गैर-मानक आकारों में 15-25 उत्पादन दिन लगते हैं। हम थोक ऑर्डर उत्पादन का समर्थन करते हैं और वैश्विक ग्राहकों के लिए लचीले वितरण समाधान प्रदान करते हैं।
Q6: P91 सीमलेस पाइप का सेवा जीवन क्या है?
ए6: मानक स्थापना और सामान्य कामकाजी परिस्थितियों (तापमान 600 डिग्री से कम या उसके बराबर, रेटेड दबाव) के तहत, सेवा जीवन 15-20 साल से अधिक तक पहुंच सकता है, जो सामान्य मिश्र धातु इस्पात पाइपों की तुलना में कहीं अधिक है, जो परियोजना संचालन और रखरखाव लागत को प्रभावी ढंग से कम करता है।
